Richtlijnen opmaak bestand
Lever je bestand correct aan en bespaar tijd (en kosten). Geen zorgen: we helpen je ook graag met het voorbereiden of omzetten van je ontwerp.
Bestands types
Ondersteund:
Vectorieel (snijden + graveren):
✅DXF (2004 of ouder)
✅ AI (bij voorkeur export naar DXF)
✅ SVG
✅ PDF (enkel vectorieel)
Afbeeldingen (enkel vlakgravure):
✅ JPG(hoge resolutie)
✅ JPEG (hoge resolutie)
✅ PNG (hoge resolutie)
Deze afbeeldingen moeten steeds in hoge resolutie aangeleverd worden.
Niet ondersteund:
niet vectorieel
❌ EPS
❌ INDD
❌ PSD
❌ TIFF
❌ PDF (niet-vectorieel)
2. Basisregels
Kleuren per bewerking

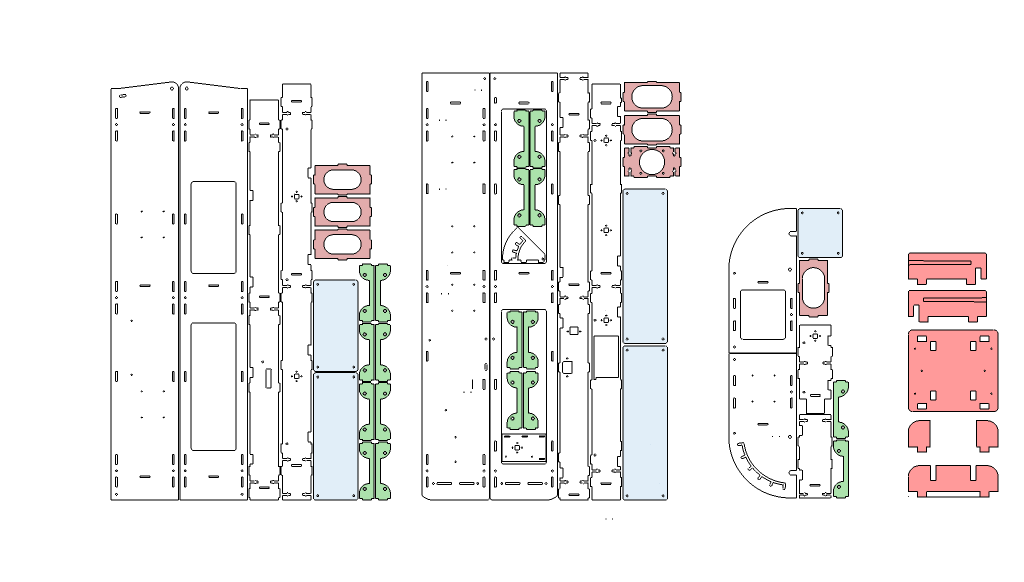

Lever een bestand aan met 1 kleur per bewerking in je bestand. Bij het lasersnijden zijn volgende bewerkingen mogelijk:
- Snijlijn - vb: zwart
- Lijngravure - vb: Geel
- Vlakgravure - vb: Blauw
Zorg er dus voor dat elke bewerking een andere kleur heeft. Als bijvoorbeeld een snijlijn en een vlakgravure zwart zijn, zullen deze allebij uitgesneden worden.
Afmetingen & schaal
Lever een tekening aan in millimeter of centimeter.
- Vermijd meters, decimeters of andere eenheden
- Controleer dat je bestand niet per ongeluk in inches of feet staat
Indien je werkt met een schaal (bijv. maquette 1:50)
- Zorg dat je tekening effectief op die schaal staat
- Gebruik geen viewports of schaalweergaves
- Voeg bij voorkeur een PDF toe met maatvoering ter controle
Lever een visuele referentie mee qua afmetingen
Dit kan door het meeleveren van een pdf op de juiste grootte of zet één of meerdere afmetingen op je tekening met de eenheid erbij, vb.: 1mm, 10mm.
Met een referentiemaat kan je fouten vermijden!
Afstanden en marges
- Voorzie minimaal 1 mm afstand tussen lijnen en objecten
- Idealiter is deze afstand gelijk aan of groter dan de materiaaldikte
- Te kleine afstanden vergroten de kans op breuk of vervorming
-
Laat minstens 1 cm marge rond je volledige ontwerp
→ Dit geeft ons voldoende speling bij het positioneren in de machine
Belangrijke aandachtspunten:
- Alles wat je tekent, wordt ook effectief gesneden of gegraveerd
- Je tekening heeft de maten van je maquette, zo moet je niet meer nadenken over d schaal.
- Je kan geen elementen “verbergen” door ze wit te maken of erover te plaatsen
- Zorg dat je ontwerp volledig “eindklaar” is zoals je het wil laten uitvoeren
Vergeet ook niet:
- Teken de contour van je materiaal expliciet mee. In illustrator voldoet het niet om slechts het werkgebied in te stellen. Teken hier ook een omschreven rechthoek. Anders verschijnt deze niet mee in onze software.
Met welke zaken hou je dus best rekening specifiek per programma?
llustrator (.AI)
of soortgelijke programma's zoals inkscape
✅ Zorg dat de objecten bestaan uit arcs, polylijnen en lines.
Splines worden niet altijd goed ingelezen.
✅ Zet een lettertype om naar outlines
(control+shift+o voor illustrator of control+shift+C voor Inkscape).
✅ Schoon je bestand op met de functie "Clean up"
Gebruik geen:
❌ Aanpasbare lettertypes
❌ Knipmaskers (Clipping mask)
❌ Groeperingen (Group)
❌ Meerdere tekengebieden
❌ Arceringen en opvullingen.
Deze worden niet goed ingelezen. Indien een arcering cruciaal is, zet deze dan om in lijnen
Autocad (dxf)
of soortgelijke programma's zoals ZWCad, Draftsight, Vectorworks
✅ Zorg dat de objecten bestaan uit arcs, polylijnen en lines.
Splines worden niet altijd goed ingelezen.
✅ Zet een lettertype om naar een lijntekening met de express tool "TXTEXP" .
✅ Schoon je bestand op met de functie "Overkill"
Gebruik geen:
❌ Aanpasbare lettertypes
❌Viewports, enkel modelspace is toegestaan
❌Bevroren of verborgen lagen (frozen of hidden layers)
❌Groepen of blokken (block, group). gebruik het commando "explode"
❌ "wipeout"
❌ Arceringen en opvullingen.
Deze worden niet goed ingelezen.
Indien een arcering cruciaal is, zet deze dan om in lijnen met de functie explode
